Moulage par injection de précision : moules et micro-moulage pour pièces thermoplastiques

Le moulage par injection de précision permet de produire en série des pièces thermoplastiques aux cotes serrées, identiques d'une pièce à l'autre, même lorsqu'elles ne mesurent que quelques millimètres. Chez Idea Stampi, nous concevons et fabriquons depuis 1986 les moules qui rendent cette précision possible, et nous accompagnons des entreprises en France de l'étude de la pièce jusqu'aux premières séries.

Notre conviction est simple : la précision ne se rattrape pas en production, elle se construit dès la conception. C'est pourquoi chaque projet commence par un échange technique structuré avec vos équipes.

 Parlez de votre pièce à un ingénieur Idea Stampi





Qu'est-ce que le moulage par injection de précision ?

Le moulage par injection de précision est une variante exigeante du moulage par injection plastique : la matière fondue est injectée sous pression dans un moule dont les empreintes sont usinées avec une très grande exactitude, puis refroidie de façon parfaitement maîtrisée. Le résultat est une pièce finie fidèle au modèle 3D, avec une stabilité dimensionnelle constante sur toute la série.

Ce qui la distingue d'une injection standard, ce n'est pas la presse seule, mais l'ensemble du système :

• un moule conçu pour compenser le retrait de la matière et garantir un remplissage homogène ;
• un traitement uniforme de la matière fondue, sans surchauffe ni contrainte localisée ;
• une thermorégulation du moule stable, cycle après cycle ;
• un contrôle dimensionnel systématique des pièces moulées.

Pour découvrir le procédé dans sa version la plus large, consultez notre page dédiée au moulage par injection thermoplastique.

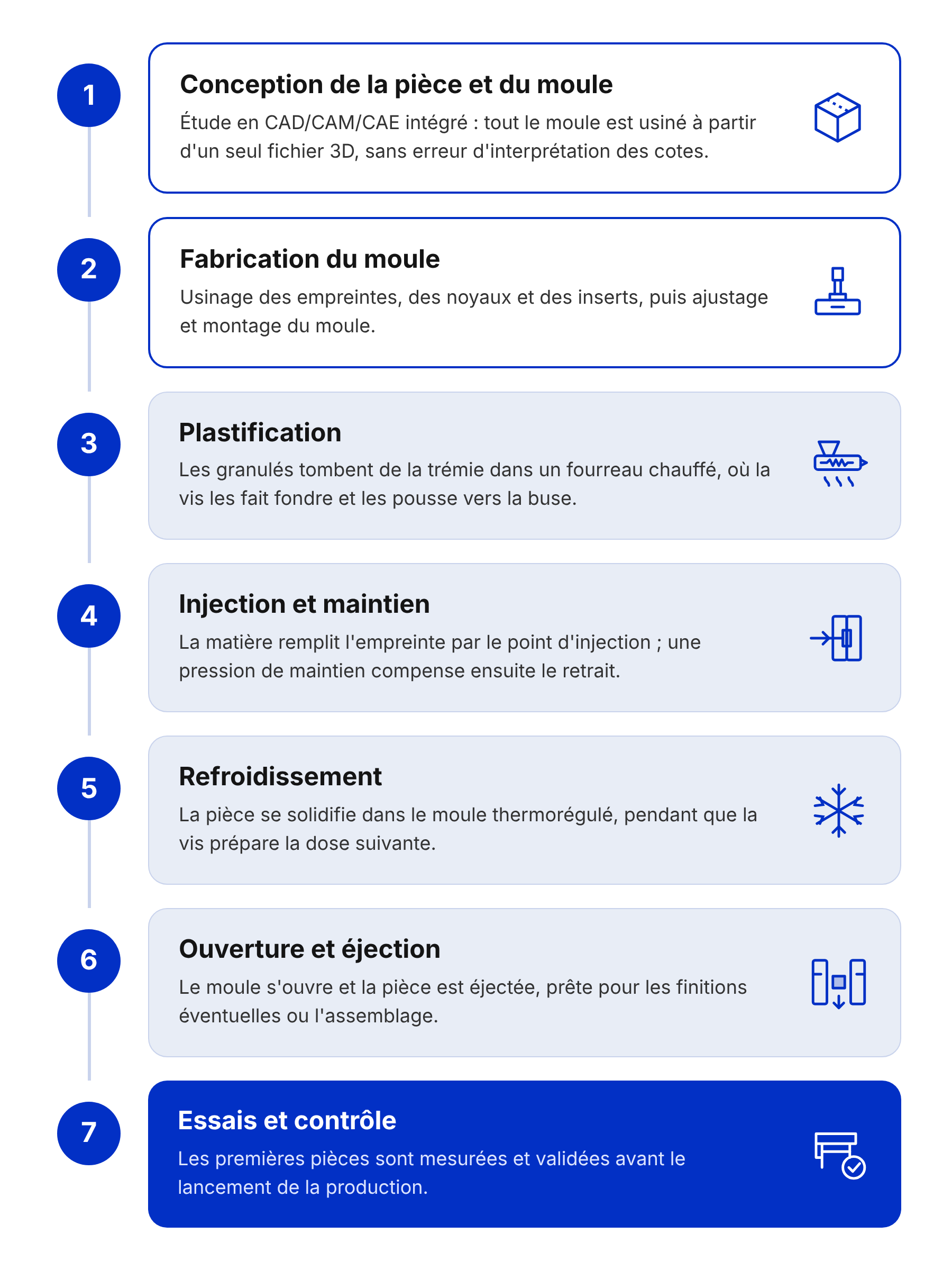

Les étapes du processus de moulage par injection

Un cycle de moulage par injection se déroule en quelques secondes, mais il repose sur une séquence précise d'étapes, toutes déterminantes pour la qualité finale :

Chez Idea Stampi, les essais du moule se font en interne, dans une unité dédiée aux essais et aux petites séries, avec une zone équipée pour le contrôle dimensionnel des pièces moulées. Vous validez ainsi le moule sur des pièces réelles, avant qu'il ne parte en production.

Micro-moulage et autres variantes du moulage par injection

Le micro-moulage est la variante choisie lorsque la pièce elle-même devient minuscule. Avec la miniaturisation des produits, la demande de micro-composants en thermoplastique a fortement augmenté : des pièces de quelques millimètres de largeur, aux formes complexes et aux cavités précises. Pour les obtenir, il faut réaliser des structures très fines dans les noyaux ou les inserts du moule et maîtriser des volumes d'injection inférieurs à celui d'un seul granulé, avec des détails plus petits qu'un millimètre.

Le micro-moulage n'est toutefois qu'une option parmi d'autres. Le tableau ci-dessous vous aide à situer chaque variante :

Le micro-moulage offre plusieurs avantages : il permet de contrôler avec précision le volume injecté, de produire des composants qu'aucune autre technique ne permet d'obtenir à cette échelle et de garder un rendement élevé sur de grandes séries.

Règles de conception des moules pour l'injection de précision

Une pièce précise naît d'une pièce bien dessinée pour l'injection. Avant de lancer l'usinage du moule, nous vérifions avec vous les règles qui conditionnent la qualité et le coût de votre projet :

• Épaisseur de paroi uniforme : les parois homogènes refroidissent de façon régulière et limitent déformations et retassures. Lorsque l'épaisseur doit varier, la transition doit rester progressive.
• Nervures et bossages : pour éviter les retassures en surface, leur épaisseur reste nettement inférieure à celle de la paroi nominale (de l'ordre de 60 % au maximum).
• Angles de dépouille : ils facilitent l'éjection et protègent l'état de surface. Les surfaces texturées demandent une dépouille plus importante.
• Rayons et congés : les angles vifs concentrent les contraintes et favorisent fissures et déformations ; des raccords arrondis les répartissent.
• Position du point d'injection : de préférence sur la section la plus épaisse, à l'écart des noyaux et dans une zone où la trace d'injection ne gêne ni la fonction ni l'esthétique.
• Compensation du retrait : chaque matière se rétracte en refroidissant. Ce retrait est intégré dans les dimensions de l'empreinte pour obtenir la cote finale.
• Contre-dépouilles : elles nécessitent des tiroirs, des coulisseaux ou des éjecteurs inclinés, qui complexifient le moule ; mieux vaut les anticiper dès la conception.
• Thermorégulation et évents : des circuits de refroidissement équilibrés et des évents bien placés évitent déformations, bulles et brûlures.
• Choix de l'acier : un acier traité à cœur prolonge la durée de vie du moule pour les grandes séries ; des alliages à forte conductivité thermique peuvent être utilisés dans les zones à refroidir rapidement.

Notre rôle est de vous accompagner dès le départ : choisir la matière thermoplastique la plus adaptée, définir la solution de moule en fonction des quantités à produire, de la durée de vie du produit et de vos exigences esthétiques, puis valider le tout par des essais.

Quels matériaux pour le moulage par injection de précision ?

La matière influence directement la précision atteignable : son retrait, sa stabilité dimensionnelle et sa fluidité déterminent la conception du moule. Idea Stampi travaille les technopolymères et les superpolymères les plus utilisés dans les applications techniques :

Pour choisir la bonne matière, nous croisons plusieurs critères : les contraintes mécaniques, thermiques et chimiques de l'application, le taux de retrait, le comportement en écoulement dans les zones fines, la sensibilité à l'humidité (qui impose un séchage avant injection) et la présence éventuelle de charges, comme la fibre de verre. Les polymères hautes performances permettent aussi de remplacer des pièces métalliques par des pièces plus légères, sans renoncer à la précision.

Secteurs d'application : pourquoi la précision fait la différence

Chaque secteur a une bonne raison d'exiger une pièce précise. Voici ce que le moulage de précision change concrètement, selon le domaine :

Médical

Dans un dispositif médical, une cote hors tolérance peut compromettre l'étanchéité, le dosage ou l'assemblage d'un composant, et donc la sécurité du patient. La précision garantit des pièces conformes et reproductibles, lot après lot, avec la traçabilité qu'impose le secteur. Pour ces productions, Idea Stampi dispose d'une salle blanche.

Automobile

Capteurs, connecteurs, clips et composants sous capot subissent vibrations et écarts de température. Ils sont aussi montés sur des lignes d'assemblage automatisées : des cotes constantes évitent les rebuts et les arrêts de ligne.

Électronique et électroménager

Micro-mécanismes de caméras, engrenages d'imprimantes, connecteurs et boîtiers miniaturisés : plus le produit est compact, plus la marge d'erreur se réduit. Le micro-moulage permet d'intégrer des fonctions complexes dans un volume minimal.

Optique et éclairage LED

Supports de lentilles et composants d'ampoules LED exigent un positionnement exact des éléments optiques. Un décalage infime suffit à dégrader le faisceau lumineux ou la netteté de l'image.

Fluidique

Pompes et systèmes de dosage reposent sur des pièces dont l'ajustement conditionne l'exactitude du débit. Cette exigence nous est familière : Idea Stampi est partenaire du groupe Fluid-o-Tech, spécialiste des pompes volumétriques et des systèmes de dosage de fluides.

Emballage cosmétique

Fermetures, pompes et mécanismes de flacons doivent concilier rendu esthétique irréprochable, étanchéité et fonctionnement fluide, sur de très grandes séries produites avec des moules multi-empreintes.

Moulage par injection ou autres techniques de moulage du plastique ?

Le moulage par injection est la technique de référence pour les pièces pleines, complexes et précises produites en série. D'autres procédés répondent à des besoins différents :

L'injection demande un investissement initial dans le moule, mais elle offre en contrepartie une précision et une répétabilité élevées, très peu de déchets de matière et un minimum d'opérations de reprise. Dès que les volumes le justifient, le coût unitaire devient très compétitif.

Pour comparer ces procédés en détail, lisez notre guide sur les techniques principales de moulage du plastique.

Idea Stampi : la précision du savoir-faire italien, au service de vos projets en France

Choisir Idea Stampi, c'est choisir un partenaire qui place la méthode avant tout. Depuis 1986, nous concevons et réalisons à Rovereto, en Italie du Nord, des moules à injection pour pièces thermoplastiques de précision, des moules multi-empreintes pour les grandes productions, ainsi que des prototypes et moules pilotes pour les petites et moyennes séries. En tant qu'entreprise de moulage plastique italienne, nous mettons ce savoir-faire au service des entreprises en France, avec le même engagement que pour nos clients italiens et européens.

Le Made in Italy est pour nous bien plus qu'une origine : c'est une culture industrielle du moule, faite de rigueur dans l'usinage, de soin du détail et d'exigence esthétique, née au cœur des districts manufacturiers du nord de l'Italie. Concrètement, nos valeurs se traduisent ainsi :

• La fiabilité est un choix : nous travaillons pour des résultats stables dans le temps ; quand les décisions sont justes, l'efficacité suit.
• La technologie au service de la méthode : CAD/CAM/CAE intégré, balayage optique pour la rétro-ingénierie, salle blanche, et un parc machines renforcé par de nouvelles presses à injecter et un îlot de production automatisé.
• Le contrôle comme culture : de la conception aux essais, le contrôle accompagne chaque étape pour assurer précision, sécurité et durabilité.
• La complexité se gouverne : chaque projet est un système de variables, que nous analysons et coordonnons pour la transformer en fiabilité.
• Un dialogue technique structuré : chaque projet naît d'un échange avec vos équipes, fondé sur l'analyse et la responsabilité.

Ces engagements sont reconnus par nos certifications UNI EN ISO 9001:2015 et UNI EN ISO 14001:2015, et par notre partenariat avec le groupe italien Fluid-o-Tech, qui nous permet de proposer un produit fini complet.
